按行业分类 按常用叫法分类 按形状分类 按材质分类 按特性分类 按头形分类 按牙形分类 按功能分类
东莞市玖胜五金弹簧有限公司
电话:0769-81816385
传真：0769-82028719
邮箱：js@9ssp.com
公司地址：东莞市常平镇漱新村盛景路21号
玖胜弹簧厂家介绍螺旋压缩弹簧的热处理是怎么样的！
弹簧的材料与技术要求弹簧的材料为50CrVA钢，技术要求硬度HRC45~49;在规定的负荷内压缩弹簧的长度变化应符合要求。螺旋压缩弹簧加工工艺流程为：卷簧→再结晶退火→切断、修正→淬火→回火→抛光→磨端面→校正→低温去应力→成品。螺旋压缩弹簧

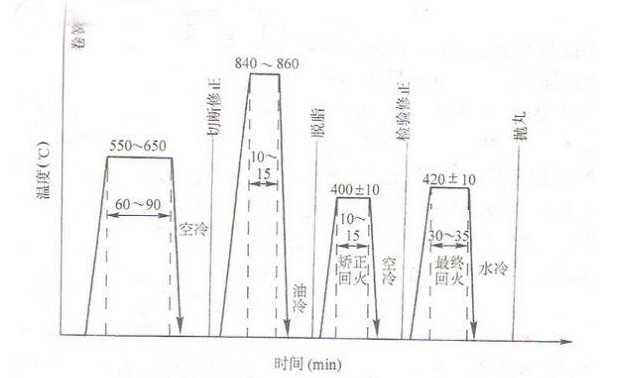

螺旋压缩弹簧的热处理工艺过程
①再结晶退火 弹簧卷制成型后，必须进行再结晶退火处理，使弹簧几何尺寸稳定，减少淬火时的变形。再结晶退火温度为550~650℃，保温1~1.5h后空冷。少量可在盐浴炉中进行，大批量采用连续式电阻炉通控制气氛。
②淬火 在盐浴炉淬火加热时，应将弹簧用铁丝均匀地捆扎好，或将弹簧套在芯棒上加热。加热时要保证弹簧表面五氧化与脱碳。盐浴应经过仔细脱氧。也可在可控气氛的箱式炉中加热，加热温度为850℃±10℃，保温10~15min，出炉淬油冷透。
③回火 淬火后回火可进行两次。先进行矫正回火，矫正回火温度一般应低于最终回火温度20℃左右，保温10~15min，出炉空冷。然后进行最终回火，在弹簧尺寸矫正后，将弹簧装在回火定型夹具上进行最终回火。回火定型夹具应保证弹簧的螺距和自由长度符合要求。回火温度为420℃±10℃，保温30~35min，出炉水冷。
④抛丸处理 为提高弹簧的疲劳强度需进行抛丸处理。弹丸直径Φ0.3~0.5mm。采用压缩空气喷射时，压缩空气压力为0.4~0.5MPa;用离心机抛丸，弹丸的线速度为70m/s。经抛丸处理的弹簧使用寿命能提高一倍以上。
我公司(玖胜压缩弹簧厂家)客服人员8:00-24:00全天在线服务,您在使用弹簧或者购买弹簧的过程中有任何的疑问,欢迎您与我司客服工作人员联系
联系人：张小姐
QQ : 340389426
电话：0769-81816385
手机: 18925740958
传真：0769-82028719
邮箱：js@9ssp.com
玖胜官网：www.9ssp.com
